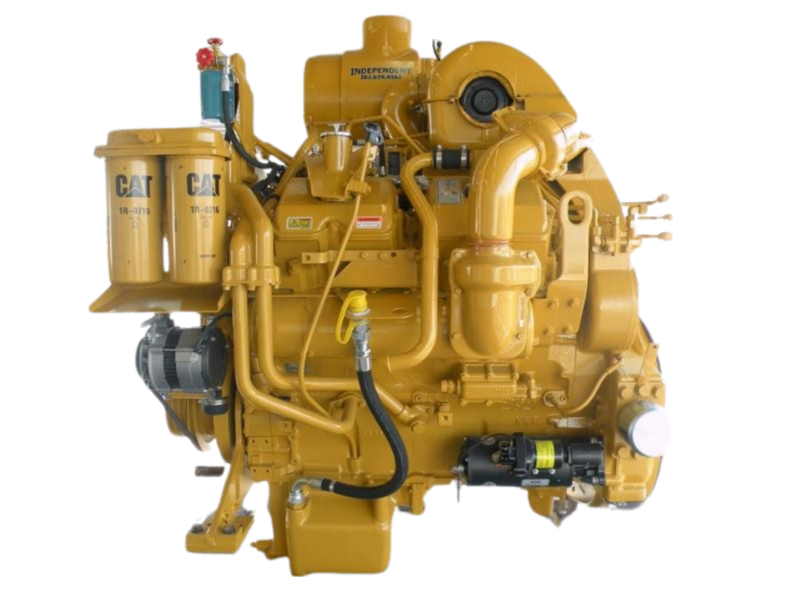

ДВС Caterpillar 3408

Комплектация

Стандартное оборудование CAT

• Система впуска воздуха. Одноэлементный воздухоочиститель с индикатором обслуживания.
• Система управления. Механический регулятор Woodward PSG и регулятор частоты вращения с принудительной блокировкой.
• Система охлаждения. Водяной насос рубашки охлаждения и промежуточного охладителя наддувного воздуха, сердцевина промежуточного охладителя наддувного воздуха, термостаты и корпус.
• Выхлопная система. Выпускное колено отработавших газов сухого типа и выпускные коллекторы с водяным охлаждением.
• Маховик и картер маховика. Класс SAE 0 со стандартной частотой вращения.
• Топливная система. Карбюратор и регулятор давления природного газа.
• Система смазки. Сапун картера, вспомогательный маслобак, масляный щуп, маслозаливная горловина, масляный фильтр и маслоохладитель.
• Цифровая система зажигания CAT.
• Виброгаситель коленчатого вала и приводной шкив.
• Подъемные проушины.
• Счетчик моточасов двигателя.
• Система креплений и защиты.

Дополнительное оборудование CAT

• Система впуска воздуха. Фильтр предварительной очистки, двухкомпонентный воздухоочиститель, штуцер впуска воздуха и крышка для защиты от дождя.
• Система зарядки. Крепление системы управления, зарядные устройства и генераторы, амперметр и проводка.
• Система управления. Пневматический и электрический регулятор PSG, регулятор частоты вращения EG3P/2301A.
• Топливная система. Карбюратор, топливный фильтр, сдвоенный газовый регулятор, клапан пропана и комплекты форсунок для природного газа.
• Выхлопная система. Гибкие фитинги, фланцы, коленчатые патрубки, дождевые козырьки, выпускной коллектор и глушители.
• Система охлаждения. Радиаторы, вентилятор салона и приводы вентилятора, промежуточный охладитель наддувочного воздуха, теплообменник и расширительный бак.
• Система зажигания CSA. Цифровой источник питания, жгут заземляющих проводов и система зажигания.
• Механизм отбора мощности. Закрытая муфта сцепления и ее опора, вспомогательные приводные шкивы, передний короткий вал и вал маховика, снятие шкива.
• Система пуска. Пневматический стартер, регулятор давления воздуха, управление электрической системой запуска, пневмоглушитель, одиночный электростартер в 24 В, средства облегчения пуска и комплект аккумуляторных батарей.
• Система смазки. Смазочное масло и снятие вспомогательного маслобака.
• Система креплений и защиты CAT.
• Контрольно-измерительные приборы.

Описание

Двигатель cat используют для питания горнодобывающей техники: буровых установок, рыхлителей, компрессоров, насосов и погрузчиков. Также применяются для генерации электрической и тепловой энергии на газопоршневых электростанциях. Двигатели поддерживают разные виды топлива и достигают высоких экологических показателей при использовании нефтяного газа. Максимальная мощность — 503 кВт при частоте вращения крутящего момента 2100 оборотов в минуту и рабочим объемом 18 л. Номинальная мощность достигает 298 кВт.

Конструкция и мощность двигателя позволяют компримировать газы без незапланированных простоев. Система не требует затрат и отличается высоким коэффициентом полезного действия. Характеристики двигателей отвечают требованиям стандартов NSPS с учетом регулирования соотношения компонентов топливной смеси и очистки выхлопных газов. Экологический класс, который регулирует содержание вредных веществ, соответствует Евро-3.

Конструкция двигателя

Четырёхтактный газопоршневый двигатель от производителя Caterpillar состоит из 8-ми цилиндров, цельная головка каждого из которых снижает вероятность прорыва газов. Автономная система зажигания состоит из 3 уровней мощности и соответствует стандарту промышленных газовых двигателей. Также длительному сроку эксплуатации техники способствует питание системы зажигания от переменного тока с плавным циклом вращения.

Стальные коленчатые валы допускают трехкратную перешлифовку под ремонтные размеры, а впускные и выпускные клапаны способствуют длительному сроку эксплуатации двигателя. Простое и удобное техническое обслуживание обеспечивают неразборные сменные топливные и масляные фильтры, а форсунки топливной систему не требуют регулировки. Вы можете не переживать о работе двигателя — гарантия caterpillar защитит ваши инвестиции.

Режим работы двигателя

Режим A. Режим непрерывной работы двигателя CAT при максимальной мощности и частоте вращения до 100% рабочего времени без перерыва или периодического снижения нагрузки.
Режим B. Режим работы двигателя CAT, при котором мощность и (или) частота вращения уменьшаются в сравнении с максимальным значением. Продолжительность работы при полной нагрузке не будет превышать 80% от общего времени.
Режим С. Двигатель caterpillar 3408 подразумевает периодическое увеличение мощности и (или) частоты вращения до максимальных значений. Продолжительность работы при полной нагрузке не будет превышать 50% от общего времени.
Режим D. Режим работы двигателя, при котором мощность может повышаться до максимального значения периодически. Продолжительность работы двигателя CAT при полной нагрузке не будет превышать 10% от общего времени.
Режим E. Режим используют, когда для короткого периода времени требуется максимальная мощность. Например, для аварийного режима, при котором обычного уровня мощности недостаточно. Продолжительность работы при полной нагрузке не будет превышать 5% от общего времени.
Технические характеристики и режимы работы Caterpillar приведены при стандартных условиях на впуске. Атмосферное давление — 99 кПа  или 29,31 дюйма рт. ст., температура воздуха — 25°C или 77°F.
